              聯系電話：0391-7543530　15239003005














              電磁盤式制動器系列


              PRODUCT CENTER

































                •

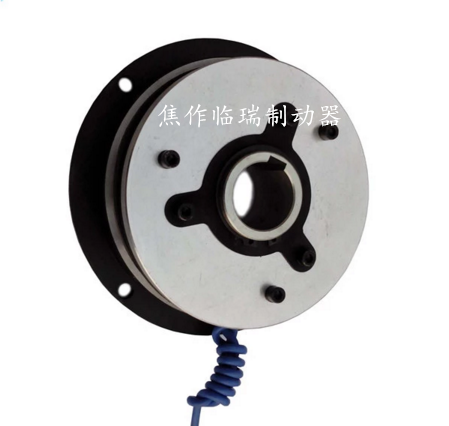

DDMZ系列電磁得電制動器


              描述：
              　　需查看詳細資料，請下載產品樣本或直接打電話索取，謝謝!　　產品用于：冶金設備、物流設備、輕工包裝、紡織機械、木工機械、叉車、風力發電、起重、煤礦...




              咨詢熱線：0391-7543530 / 15239003005

即刻聯系我們 · 獲取解決方案












              跟此產品相關的產品
















              • 產品介紹
              • 聯系我們









              一、簡介
              DDMZ系列電磁通電制動器主要與Y、Y2系列電機配套派生成新型通電制動電機，該制動器特殊結構消除了電機軸軸向竄動對制動器氣隙要求較高的影響,可任意角度安裝。
              二、結構及工作原理
              制動器由勵磁部分（磁軛、勵磁線圈、摩擦片）和聯接組合件部分銜鐵、聯接、花鍵套、三爪型彈簧片。制動器通電后，磁路產生磁通，磁軛吸合銜鐵帶動聯接在花鍵套上移動，使銜鐵與摩擦片接觸產生摩擦力，形成制動力矩，以達到快速制動的目的；斷電磁通消失，銜鐵在復位彈簧的作用下復位，解除制動狀態。
              三、技術參數表
              項目\規格
              DDMZ-05
              DDMZ-10
              DDMZ--20
              DDMZ--40
              DDMZ--80
              DDMZ--160
              配套電機機座號
              71
              80
              90
              100
              112
              132
              160
              額定制動力矩Me(N·m)
              5
              10
              20
              40
              80
              160
              額定電壓DC（V）
              24、99、170
              額定功率P20℃(W)
              11
              15
              20
              25
              35
              45
              最大工作氣隙（mm）
              1.5
              1.8
              2.2
              允許最大相對轉速（rpm）
              6000
              5000
              4000
              3500
              3000








              四、外型尺寸及安裝圖例（圖一、圖二）

              規格＼尺寸
              D1
              D2
              D3
              D4
              D5
              L1
              L2
              L3
              L4
              L
              Φ
              b
              h
              δ
              DDMZ -05
              80
              72
              35
              63
              5
              3.5
              5
              20
              6～9
              35.5
              14.8
              5
              16.2
              1
              DDMZ -10
              100
              90
              42
              80
              6
              4.3
              6
              40
              19.8
              6
              22.6
              DDMZ -20
              125
              112
              52
              100
              7
              5
              10
              25
              6～10
              50
              24.8
              8
              28.1
              DDMZ -40
              150
              137
              62
              125
              5.5
              55
              29.5
              32.8
              DDMZ -80
              190
              175
              80
              160
              9
              6
              9
              30
              56
              39.5
              12
              42.8
              DDMZ -160
              230
              215
              100
              200
              7
              10
              35
              62
              44.5
              47.8
              δ為初始安裝氣隙推薦值
              五、使用說明
              該制動器屬于干式,摩擦副表面不得污染油脂類物質;制動器初始安裝時通過調節螺釘和彈簧來調整氣隙到δ值；正常工作下氣隙不需要經常調整。















              •
                •

                •

                •

              •


                •

                •
